自定义View初探

​这周敲完了《第一行代码》的最后一个项目酷欧天气，然后开始，第二本书《Android群英传》的敲代码之旅。虽然说项目驱动才是最好的学习方式，但照书敲然后思考，也不失为一种好办法。算是迈出Android进阶的第一步吧。

Android控件架构

​Android里的控件，大致被分为两类，ViewGroup 和 View

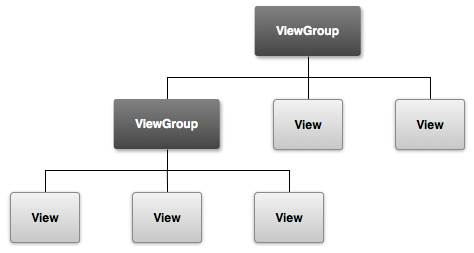

​从字面上来看，ViewGroup就是一组View的集合，可以通过它来管理控制其包含的View。通过它，界面上的所有控件也就能够形成一个树形结构，也就是常说的控件树，上层控件负责下层子控件的测量与绘制，并且传递交互事件。我们在Activity里经常使用的findViewById()方法，就是在控件树中通过DFS来查找的（数据结构还是很有用的）。而对于每一颗控件树，都有一个ViewParent对象，这就是整颗树的控制核心，所有的交互管理事件都由它来进行统一调度和分配。大概就是下面这张图的样子：

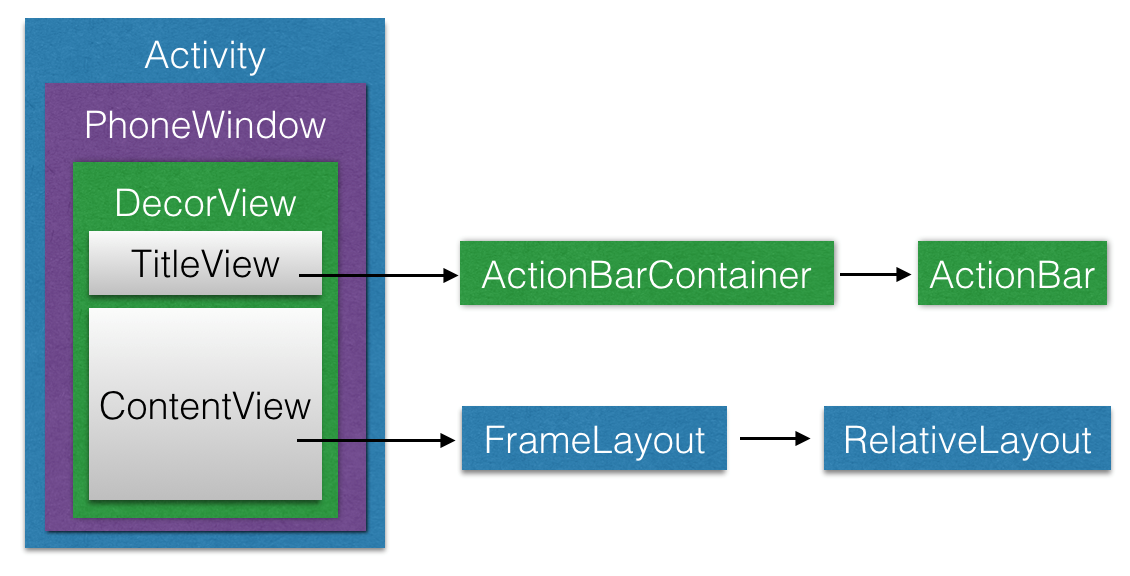

​还记得写Activity的时候都要用setContentView()方法来加载布局，之后才会显示其中的内容，那这个方法究竟干了什么？首先要看Android的界面架构图：

每个Activity对象都包含一个Window对象，一般由PhoneWindow来实现。PhonwWindow将DecorView设置为整个应用窗口的根View。DecorView封装了一些窗口操作的通用方法，DecorView将显示的具体内容呈现在了PhoneWindow上，其中所有View的监听事件都是通过WindowManagerService来接收，并且通过Activity对象来回调相应的onClickListener。

​ —— 《Android群英传》

其实这里最最简单的例子就是Button的点击监听，屏幕将点击事件传递给WindowManagerService，然后调用了我们在Button上写的setOnClickListener()方法来实现点击的逻辑。

这里书中提到了两个需要注意的点：

1. requestWindowFeature()方法一定要在setContentView()方法之前调用，否则会无效（我就踩过这个坑），原因是 一般的Window布局由TitleView和ContentView构成，如果要设置一些特性（比如NO_TITLE），应该要在加载ContentView之前进行设置，否则，界面已经加载了TitleView，再调用方法也就会无效

1. 程序在onCreate()方法中调用了setContentView()后，ActivityManagerService会回调onResume()方法，此时系统才会把整个DecorView添加到PhoneWindow中，并且让它显示出来。

View的绘制

​在自定义View之前，我们需要知道View是怎么绘制出来的。

​主要操作的有三个方法onMeasure() 、onDraw()、onLayout()

​其实也很好理解，就和一个人要画画一样，他首先要知道画的东西的大小(onMeasure()负责测量大小）,然后是画在画布的哪里(onLayout()指导他画在那里)，再就是怎么画了(onDraw()方法来告诉它怎么画)。

onMeasure()方法

​Android系统为我们的测量提供了一个类MeasureSpec，通过它来帮助我们测量View。MeasureSpec是一个32位的int，其中高2位代表测量的模式，利用位运算可以提高效率。

测量的模式分为3种:

1. EXACTLY 精确值模式，当使用固定数值或者指定为match_parent时使用

2. AT_MOST 最大值模式，控件指定为warp_content时，随着控件大小变化而变化，不超过父控件允许的最大尺寸即可

3. UNSPECIFIED 未明确模式，主要用在自定View的绘制中

   ​View类默认的onMeasure()方法只支持EXACTLY模式，这就意味着如果要使用其他模式就必须要重写该方法。如果要让自定义View支持warp_content属性，就要在onMeasure()方法中来指定warp_content时的大小。

   ​另外如果仔细研究onMeasure()方法，会发现系统最终调用setMeasuredDimension()方法来吧测量后的宽和高交给view。

   ​总而言之，我们通过MeasureSpec这一个类能够获取View的测量模式和绘制的大小，从而控制其显示时候的大小。

onLayout()方法

​控件的onLayout()方法一般都是通过实现其父控件(一般也就是一个ViewGroup)的onLayout()来实现的。

1
2
3

@Override
protected abstract void onLayout(boolean changed,
            int l, int t, int r, int b);

​在自定义View中，onLayout()配合onMeasure()方法一起使用，可以实现自定义View的复杂布局。自定义View首先调用onMeasure进行测量，然后调用onLayout方法，动态获取子View和子View的测量大小，然后进行layout布局。

onDraw()方法

​画画首先需要的材料就是画布和画笔。而在Android之中正好就有两个系统2D绘图API对象Canvas和Paint。

​Canvas就是我们的画布，不过我们在创建的时候，需要传入一个Bitmap对象

1

Canvas canvas = new Canvas(bitmap);

​传进去的Bitmap对象和Canvas画布是紧密相连的，这个过程我们称之为装载画布。Canvas.drawXXX方法都发生在这个bitmap上，bitmap储存所有绘制在Canvas上的像素信息。

​bitmap承载Canvas的一系列绘图操作，图形的改变是通过Bitmap的改变，然后让View重新绘制来实现的

​Paint类就是一只画笔，接下来我们来结合一个自定义View的实例来看Paint和相关方法的使用。

自定义View实例 流光TextView

实现自定义View大致有三种方法:

1. 对现有控件进行拓展
2. 通过组合来实现新的控件
3. 重写View来实现全新的控件

这里就拿书本上的一个简单的例子，使用第一种方法拓展TextView，实现一个

流光字的TextView

既然是拓展，第一反应就是继承TextView，然后重写相关的方法。没错，就是这么简单。

1
2
3
4
5
6
7
8
9
10
11
12
13

public class MyTextView extends android.support.v7.widget.AppCompatTextView {
 private Paint mPaint;
    private Matrix mGradientMatrix;
    private LinearGradient mLinearGradient;
    private int mTranslate = 0;
    private int mViewWidth;

     // 构造方法
     public MyTextView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }
}

在这个类里我们定义了一些成员变量，暂时先不管，然后写了一个构造方法，很简单，这就是一个简单的继承嘛。如果我们不去重写相关的方法，那么这个类和TextView其实是没有任何区别的。

要实现流光字，利用Paint对象的Shader渲染器。通过设置不断变化的LinearGradient(线性渐变)，然后用带有该属性的Paint来绘制文字（就好比在画笔上沾了一些特殊的颜料，画出来自然是带特效的）。我们先要在onSizeChanged()方法中做一些初始化:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

@Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        if(mViewWidth == 0) {
            mViewWidth = getMeasuredWidth();
            if(mViewWidth > 0) {
                mPaint = getPaint(); // 拿到我们的画笔
                mLinearGradient = new LinearGradient(0, 0, mViewWidth,
                        0, new int[] {Color.BLUE, 0xffffffff,
                Color.BLUE}, // 构造一个LinearGradient 原生的TextView是没有这个属性的
                        null,
                        Shader.TileMode.CLAMP);
                mPaint.setShader(mLinearGradient);
                mGradientMatrix = new Matrix();
            }
        }
    }

然后，我们在onDraw()方法中不断用矩阵平移渐变效果，就可以实现流光字了。（和我以前在ps里面制作流光字的讨论差不多)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

  @Override
  public void onDraw(Canvas canvas) {
       // 代码如果写在这里，就是发生在文字绘制之前
      super.onDraw(canvas); // 绘制文字
// 代码写在这里，发生在文字绘制之后
      if(mGradientMatrix != null) {
          mTranslate += mViewWidth / 5;
          if(mTranslate > 2 * mViewWidth) {
              mTranslate = -mViewWidth;
          }
          mGradientMatrix.setTranslate(mTranslate, 0);
          mLinearGradient.setLocalMatrix(mGradientMatrix); // 设置位移矩阵
          postInvalidateDelayed(100); // 100ms之后刷新View
      }
  }

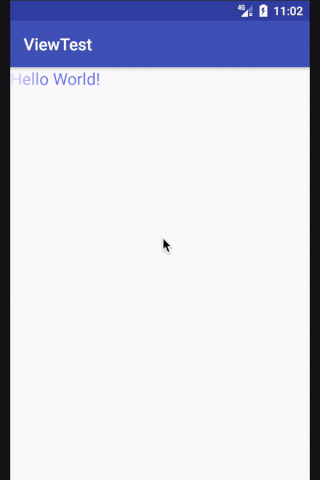

效果还是很不错哒，如下所示：

初探旅程就到这，还有两种方法，等待探索。
